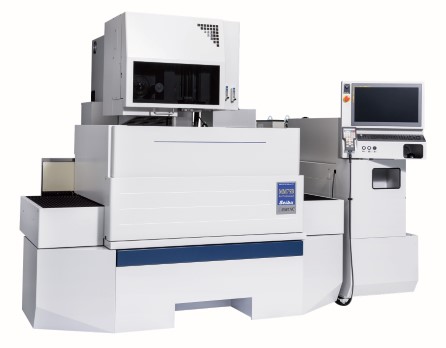

Die Seibu MM-75B: So groß kann Hochpräzision sein
Die MM-75B zeigt in beeindruckender Weise, dass auch eine große Maschine extrem hohe Genauigkeiten bieten kann. Trotz ihrer langen Verfahrwege bietet sie die gleiche enorme Präzision wie ihre kleineren Schwestermodelle.
Erreicht wird dies unter anderem durch engste Fertigungstoleranzen, nach der „Kisage“-Methode geschabte Führungsbahnen und das Split-Guide-System mit Trennung von Last- und Richtungsführung.
Hohe Leistung im Schruppbetrieb einerseits und feinste Schlichtstufen andererseits decken das gesamte Bearbeitungsspektrum in optimaler Weise ab.
___________
Die Anlage für die Bearbeitung auch großer Werkstücke.
Maschinenbett ausgeführt als Meehanite-Guss-Monoblock, der Stabilität und Präzision mit ausgezeichneten dynamischen Eigenschaften verbindet.
Spezielle Fertigungstechniken und hochpräzise geschabte Führungsbahnen für besonders hohe mechanische Genauigkeit.
Getrennte Aufnahme für Last- und Richtungsführung.
Thermisch entkoppelte Filteranlage.
Die Technik der Seibu MM-75B
| TECHNISCHE DATEN | ||||
|---|---|---|---|---|
| Betriebsart | Wasserbad und koaxial | |||
| Werkstückgröße nach Seibu-Norm | L/B | mm | 900 | 700 |
| Maximaler Werkstückraum ca. | L/B | mm | 1165 | 915 |
| Werkstückhöhe | mm | 270 | ||
| Schneidwege | X/Y | mm | 750 | 500 |
| Z | mm | 280 | ||
| U/V | mm | 120 | ||
| Schneidwinkel | ° | +/- 32 | ||
| optional | ° | +/- 45 | ||
| Werkstückgewicht | kg | 1000 | ||
| Drahtdurchmesser | mm | 0,05-0,3 | ||
| Anzeige-/Programmierinkrement | mm | 0,00001 | (0,01µm) | |
| Maschinengewicht | kg | 5100 | ||
| Anschlussleistung | kVA | 13,5 | ||
| Techn. Änderung und Irrtum vorbehalten | ||||
